補強工事　家屋基礎引張強度12tホールダウンフレーム取付け工事

補強工事　家屋基礎引張強度12tホールダウンフレーム取付け工事

施工の様子

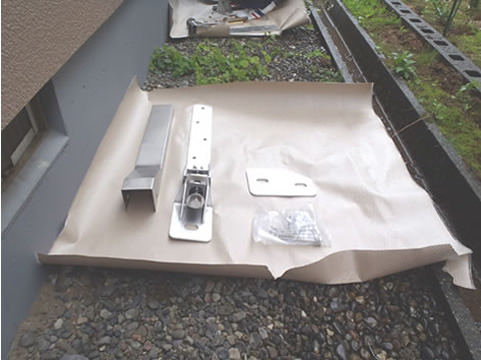

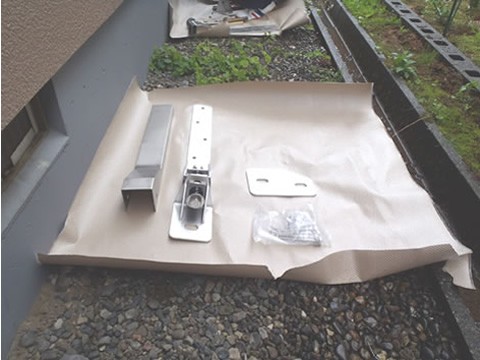

(1) 取り付け前のホールダウンフレームです。

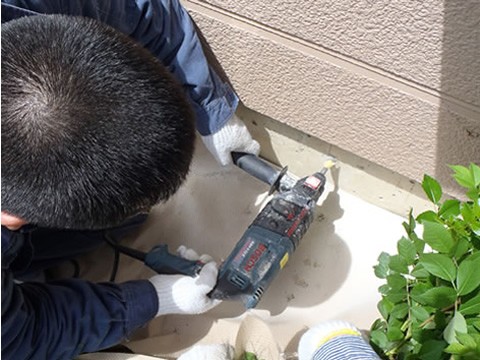

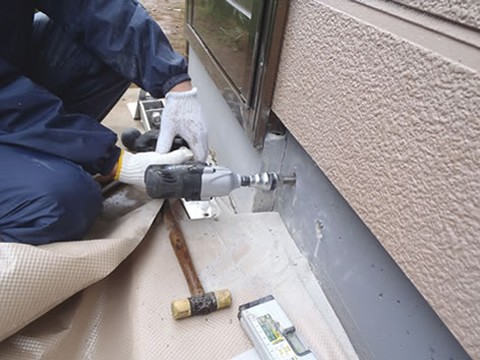

(2) 下部プレートを取付ける為に専用工具で穴を開けます。

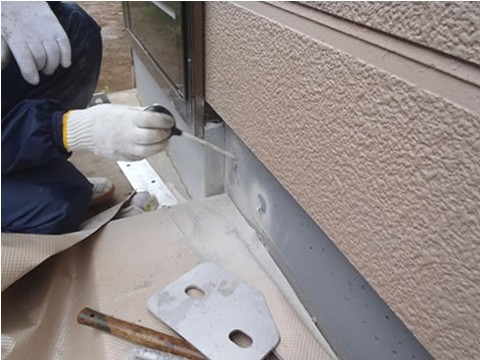

(3) 本穴をブロアーなどで完全に切粉を取り除きます。

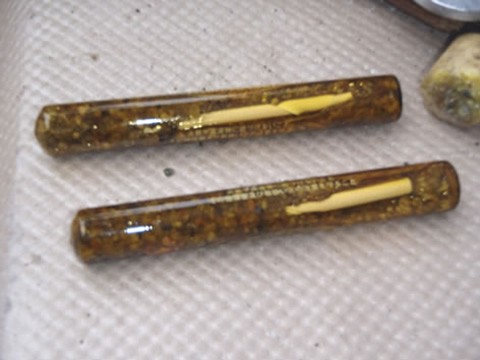

(4) 専用のケミカルです。

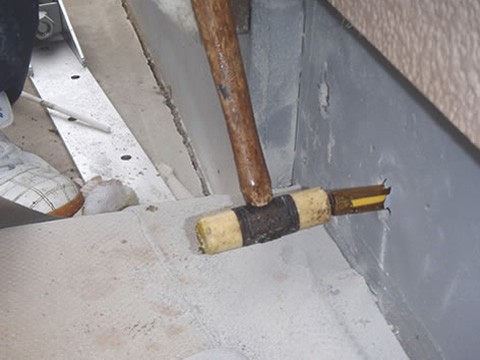

(5) 本穴にケミカルを押し込みます。
(6) 上部フレームです。

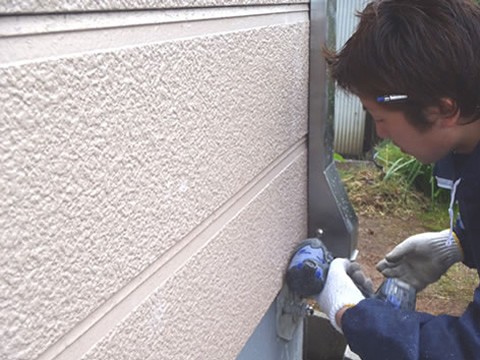

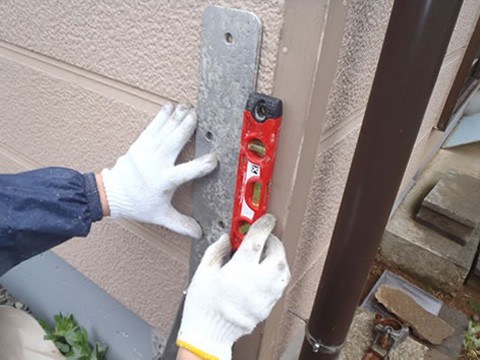

(7) 上部フレーム本体を壁に合わせバランスを確認し専用工具でコーチボルトで固定します。
(8) 下部フレームです。

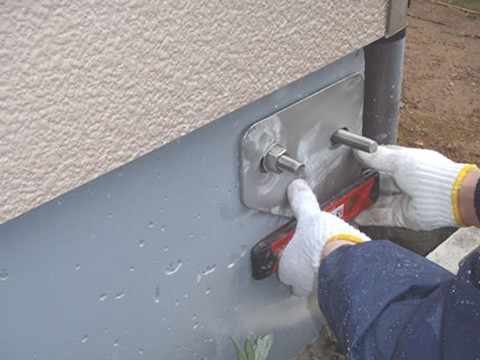

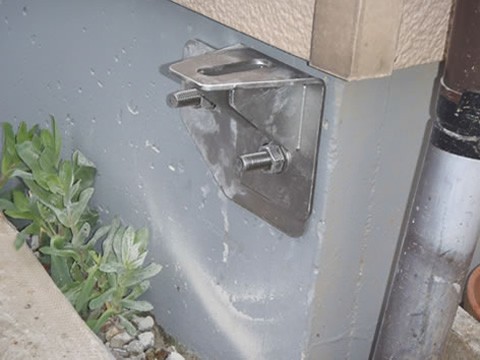

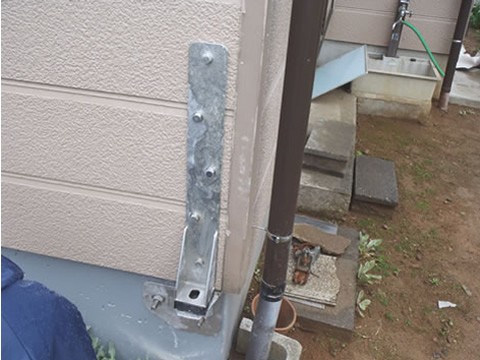

(9) 硬化したアンカーボルトに、下部プレートを嵌めて基礎面にぴったりと合わせて垂直を確認しナットを締めて固定します。
(10) 専用の工具を使いアンカーボルトを撹拌しながらゆっくりと埋め込みます。

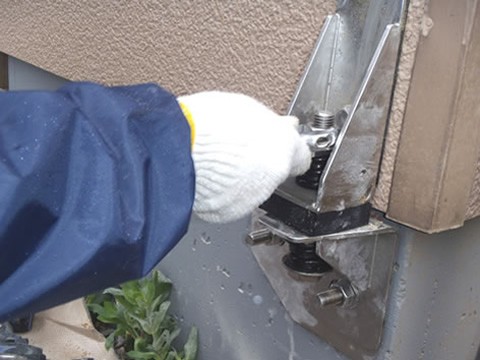

(11) 上部本体と下部本体を下部スプリング、緩衝ゴムをはさんで固定します。
(12) ステンレスカバーの取付けです。

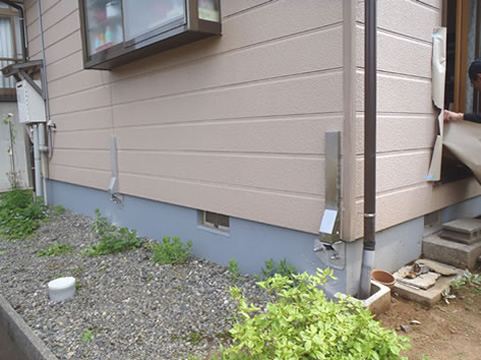

(13) 完成です。
